Новые возможности диаграмм в Excel 2013

Новый мастер диаграмм

Процедура построения диаграмм по выделенному диапазону ячеек теперь существенно упростилась благодаря новому диалоговому окну с предварительным просмотром готовой диаграммы (причем сразу оба варианта - по строкам и по столбцам):


Комбинированные диаграммы, где смешиваются два-три типа (гистограмма-график-с областями и т.д.) теперь вынесены в отдельную позицию и очень удобно настраиваются сразу в окне Мастера:


Также теперь в окне вставки диаграммы присутствует вкладка  Рекомендуемые диаграммы (Recommended Charts), где Excel предложит максимально подходящие типы диаграмм, исходя из вида ваших начальных данных:


Подсказывает, надо сказать, весьма грамотно. В сложных случаях предлагает даже использовать вторую ось со своей шкалой (рубли-проценты) и т.д. Неплохо.

Настройка диаграмм

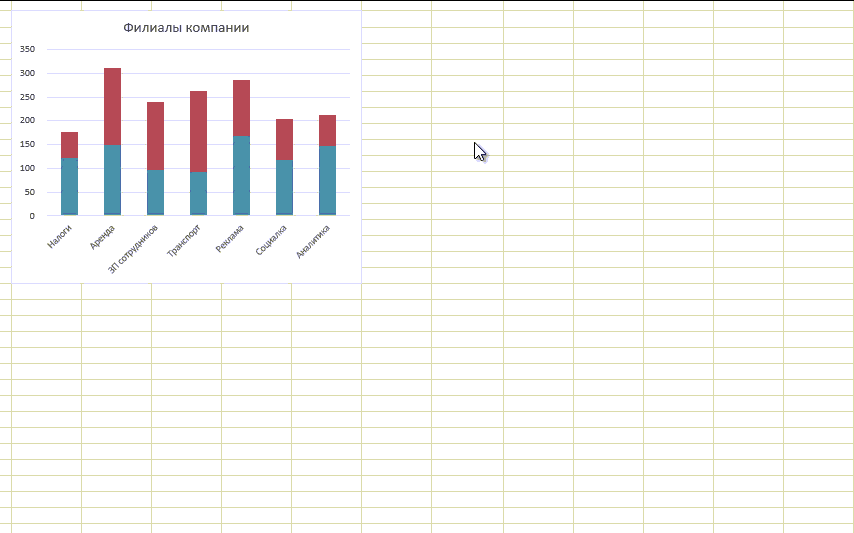

Для быстрой настройки всех основных параметров любой диаграммы теперь можно использовать три ключевых кнопки, появляющихся справа от выделенной диаграммы:

  • Элементы диаграммы (Chart Elements) - позволяет быстро добавить и настроить любой элемент диаграммы (заголовки, оси, сетку, подписи данных и т.д.)
  • Стили диаграмм (Chart Styles) - дает пользователю возможность быстро выбрать дизайн и цветовую палитрку диаграммы из коллекции
  • Фильтры диаграммы (Chart Filters) - позволяет фильтровать данные для диаграммы "на лету", оставляя в ней только нужные ряды и категории

Все удобно представлено в виде многоуровневых иерархических меню, поддерживает предпросмотр-на-лету и работает очень шустро и удобно:


Если все же этот новый интерфейс настройки придется вам не по душе, то можно пойти классическим путем - все базовые операции по настройке внешнего вида диаграммы также можно выполнить, используя вкладки Конструктор (Design) и Формат (Format). А вот вкладки Макет (Layout), где в Excel 2007/2010 настраивались большинство параметров диаграмм, теперь больше нет.

Область задач вместо диалоговых окон

Тонкая настройка дизайна каждого элемента диаграммы очень удобно теперь делается с помощью специальной панели в правой части окна Excel 2013 - области задач, заменяющей классические диалоговые окна настройки форматирования. Чтобы отобразить эту панель, щелкните правой кнопкой мыши по любому элементу диаграммы и выберите команду Формат (Format) или нажмите сочетание клавиш CTRL+1 или сделайте двойной щелчок левой:


Подписи данных в виде выносок

При добавлении подписей данных к выделенным элементам ряда диаграммы, теперь есть возможность расположить их в выносках, автоматически привязанных к точкам:


Раньше такие выноски приходилось рисовать вручную (т.е. просто вставлять их как отдельные графические объекты) и ни о какой привязке к данным речи, естественно, не шло.

Подписи к точкам из ячеек

Глазам своим не верю! Наконец-то сбылась мечта многих пользователей, и разработчики реализовали то, что уже почти 10 лет от них ждали - теперь подписи данных к элементам ряда диаграммы можно брать прямо из листа, выбрав в области задач опцию Значения из ячеек (Values From Cells) и указав диапазон ячеек с подписями к точкам:


Подписи к пузырьковым и точечным диаграммам, любые нестандартные подписи - больше не проблема! То, что раньше можно было реализовать только вручную (попробуйте руками добавить подписи к полсотне точек!) или с помощью специальных макросов/надстроек (XYChartLabeler и т.п.), теперь - штатная функция Excel 2013.

Анимация диаграмм

 Эта новая особенность диаграмм в Excel 2013 хоть и не является принципиальной, но все же добавит немного mojo вашим отчетам. Теперь при изменении исходных данных (вручную или по пересчету формул) диаграмма будет плавно "перетекать" в новое состояние, наглядно отображая произошедшие изменения:


Мелочь, а приятно.
