Диаграмма-торнадо в Microsoft Excel

Диаграмма торнадо

В зарубежных источниках такой тип диаграммы назвают tornado-chart. От наших соотечественников я слышал варианты "диаграмма-горшок" и "диаграмма-бабочка" - у кого на что больше похоже :)

Такой тип диаграмм удобно использовать для наглядного сравнение двух наборов данных, например:

  • мы и конкуренты по основным направлениям (товарам, услугам)
  • количество мужчин и женщин разного возраста среди покупателей или зрителей
  • этот год и прошлый год по основным KPI и т.д.

Строить такую штуку не очень сложно, но пара небольших засад на пути поджидает - давайте с ними разберемся.

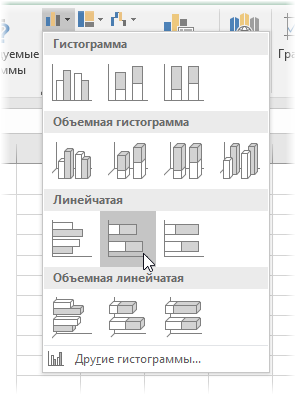

За основу возьмем обычную линейчатую гистограмму с накоплением (Stacked Bar Chart):


Чтобы столбцы расходились в разные стороны, а не плюсовались друг на друга, используем простой трюк - добавим перед числами одного из наборов знак минус. Тогда отрицательные и положительные значения пойдут в противоположных направлениях от оси Y. Проще всего это сделать с помощью специальной вставки, а именно:

  1. ввести минус 1 в любую пустую ячейку и скопировать ее
  2. выделить числа в данных по одному из наборов (например, население по городу в диапазоне B5:B19)
  3. нажать Ctrl+Alt+V, чтобы вызвать окно специальной вставки
  4. выбрать опции Значения (Values) и Умножить (Multiply) и нажать ОК.

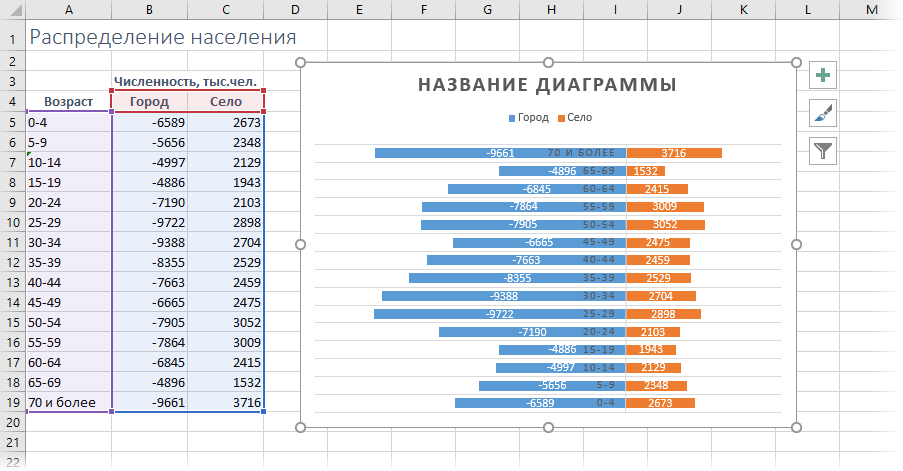

Теперь можно выделить всю нашу таблицу с данными (A4:C19) и строить линейчатую диаграмму с накоплением на вкладке Вставка (Insert). Результат будет уже похож на то, что хотелось:


Для полноты картины лучше перенести вертикальную ось Y вправо до упора, чтобы она не мешалась посреди диаграммы. Для этого нужно щелкнуть правой кнопкой мыши по горизонтальной оси, выбрать команду Формат оси (Format Axis) и затем в группе Вертикальная ось пересекает вариант Максимальное значение оси (Maximum Value).

Также может возникнуть желание спрятать на диаграмме минусы перед числами. Проще всего это сделать, если применить к ячейкам с исходными данными хитрый пользовательский формат, который не отображает знак "минус". Для этого нужно выделить исходные ячейки (B5:B19), открыть окно Формат ячейки и, выбрав вариант Все форматы (Custom), ввести в поле Тип следующую маску:


Минусы исчезнут в ячейках и, как следствие, на диаграмме.

Ссылки по теме


22.12.2017 09:52:39
Небольшое дополнение: чтобы скрыть минусы на диаграмме в Excel 2013-2016 действительно, нужно указать у значений Пользовательский формат. Но если Вы используете Excel 2010, то на числовой оси x минуса остаются. Чтобы их не было, нужно в "Формате оси" также прописать такой же пользовательский формат и нажать добавить.
13.03.2020 21:35:42
Кстати, да. Спасибо про исправление числовой оси x
