Диаграмма-шкала (bullet chart) для отображения KPI

Если вы часто строите в Excel отчеты с финансовыми показателями (KPI), то вам должен понравится этот экзотический тип диаграммы - диаграмма-шкала или диаграмма-термометр (Bullet Chart):

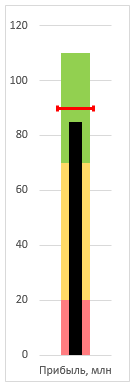

Диаграмма-шкала или диаграмма-термометр для отображения KPI

  • Горизонтальная красная линия показывает целевое значение, к которому мы стремимся.
  • Трехцветная фоновая заливка шкалы наглядно отображает зоны "плохо-средне-хорошо", куда мы попадаем.
  • Черный центральный прямоугольник отображает текущее значение параметра.

Конечно, предыдущих значений параметра в такой диаграмме нет, т.е. ни динамики, ни трендов мы не увидим, но для точечного отображения достигнутых результатов vs целей на данный момент - вполне подойдет.

Видео

Этап 1. Гистограмма с накоплением

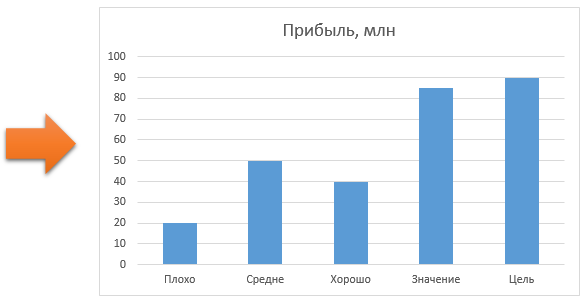

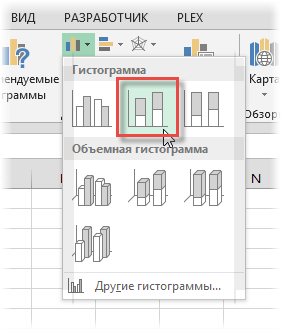

Начать придется с построения на основе наших данных стандартной гистограммы, которую мы потом за несколько шагов приведем к нужному нам виду. Выделяем исходные данные, открываем вкладку Вставка (Insert) и выбираем гистограмму с накоплением (Stacked Histogram):

bullet-chart2.pngСтроим гистограмму с накоплением

Теперь допиливаем:

  • Чтобы столбцы выстроились не в ряд, а друг на друга - меняем местами строки и столбцы с помощью кнопки Строка/столбец (Row/Column) на вкладке Конструктор (Design).
  • Легенду и название (если были) убираем - у нас тут  минимализм.
  • Настраиваем цветовую заливку столбиков по их смыслу (выделить их по очереди, щелкнуть по выделенному правой кнопкой мыши и выбрать Формат точки данных).
  • Сужаем диаграмму по ширине

На выходе должно получиться что-то похожее:

Диаграмма-шкала

Этап 2. Вторая ось

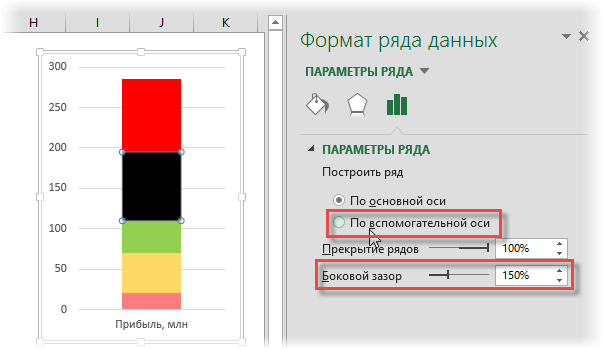

Выделяем ряд Значение (черный прямоугольник), открываем его свойства сочетанием Ctrl+1 или правой кнопкой мыши по нему - Формат ряда (Format Data Point) и в окне параметров переключаем ряд на Вспомогательную ось (Secondary Axis).

Настройка диаграммы-шкалы

Черный столбец уйдет по второй оси и станет закрывать все остальные цветные прямоугольники - не пугайтесь, все по плану ;) Чтобы видеть шкалу увеличиваем для него Боковой зазор (Gap) до максимума, чтобы получить похожую картину:

Диаграмма-шкала

Уже теплее, не так ли?

Этап 3. Ставим цель

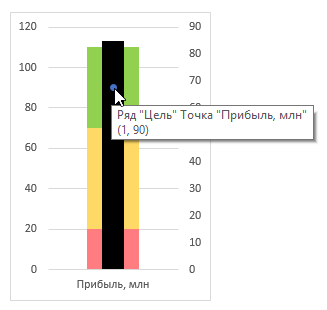

Выделяем ряд Цель (красный прямоугольник), щелкаем по нему правой кнопкой мыши, выбираем команду Изменить тип диаграммы для ряда (Change chart type) и меняем тип на Точечную (Scatter). Красный прямоугольник должен превратиться в одиночный маркер (круглый или Ж-образный), т.е. в точку:

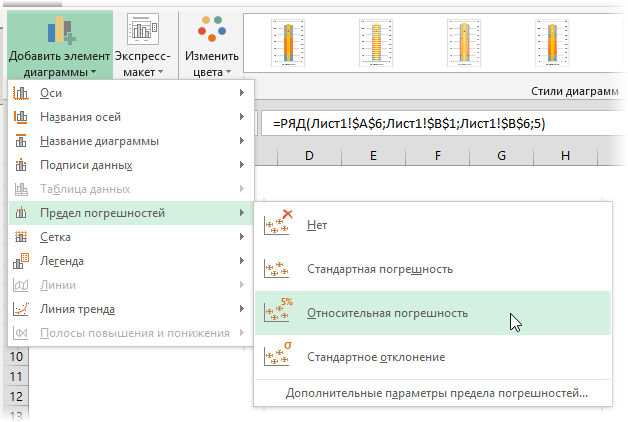

Не снимая выделения с этой точки, включаем для нее Планки погрешностей (Error Bars) на вкладке Макет (Layout). или на вкладке Конструктор (в Excel 2013). Последние версии Excel предлагают несколько вариантов таких планок - поэкспериментируйте с ними, при желании:

bullet-chart10.png bullet-chart9.png

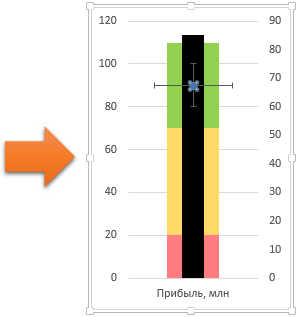

От нашей точки должны во все четыре стороны разойтись "усы" - обычно их используют для наглядного отображения допусков по точности или разброса (дисперсии) значений, например в статистике, но сейчас мы их используем с более прозаической целью. Вертикальные планки удаляем (выделить и нажать клавишу Delete), а горизонтальные настраиваем щелкнув по ним правой кнопкой мыши и выбрав команду Формат предела погрешностей (Format Error Bars):

Настройка горизонтальных планок погрешностей

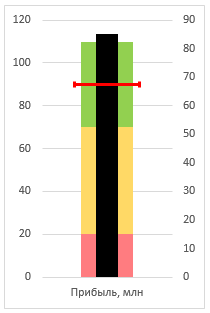

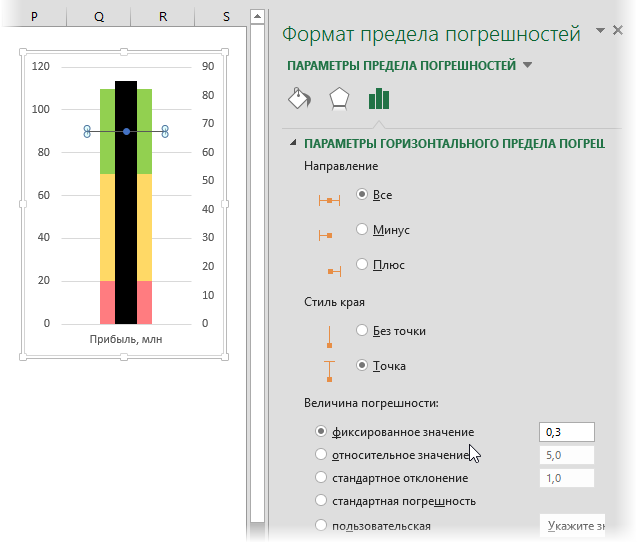

В окне свойств горизонтальных планок погрешностей в разделе Величина погрешности выбираем Фиксированное значение или Пользовательская (Custom) и задаем положительное и отрицательное значение ошибки с клавиатуры равное 0,2 - 0,5 (подбирается на глаз). Здесь же можно увеличить толщину планки и поменять ее цвет на красный. Маркер можно отключить. В итоге должно получиться так:

Почти готовая диаграмма-шкала

Этап 4. Последние штрихи

Сейчас будет магия. Следите за руками: выделяем правую дополнительную ось и жмем Delete на клавиатуре. Все наши построенные столбики шкалы, целевая планка погрешности и основной черный прямоугольник текущего значения параметра приводятся к одной системе координат и начинают откладываться по одной оси:

готовая диаграмма-шкала

Вот и все, диаграмма готова. Красиво, правда? :)

Скорее всего у вас будет несколько параметров, которые вы хотите отобразить с помощью таких диаграмм. Чтобы не повторять заново всю эпопею с построением, можно просто скопировать диаграмму, а затем (выделив ее) перетащить синий прямоугольник зоны исходных данных на новые значения:

Копирование диаграммы на новые данные
